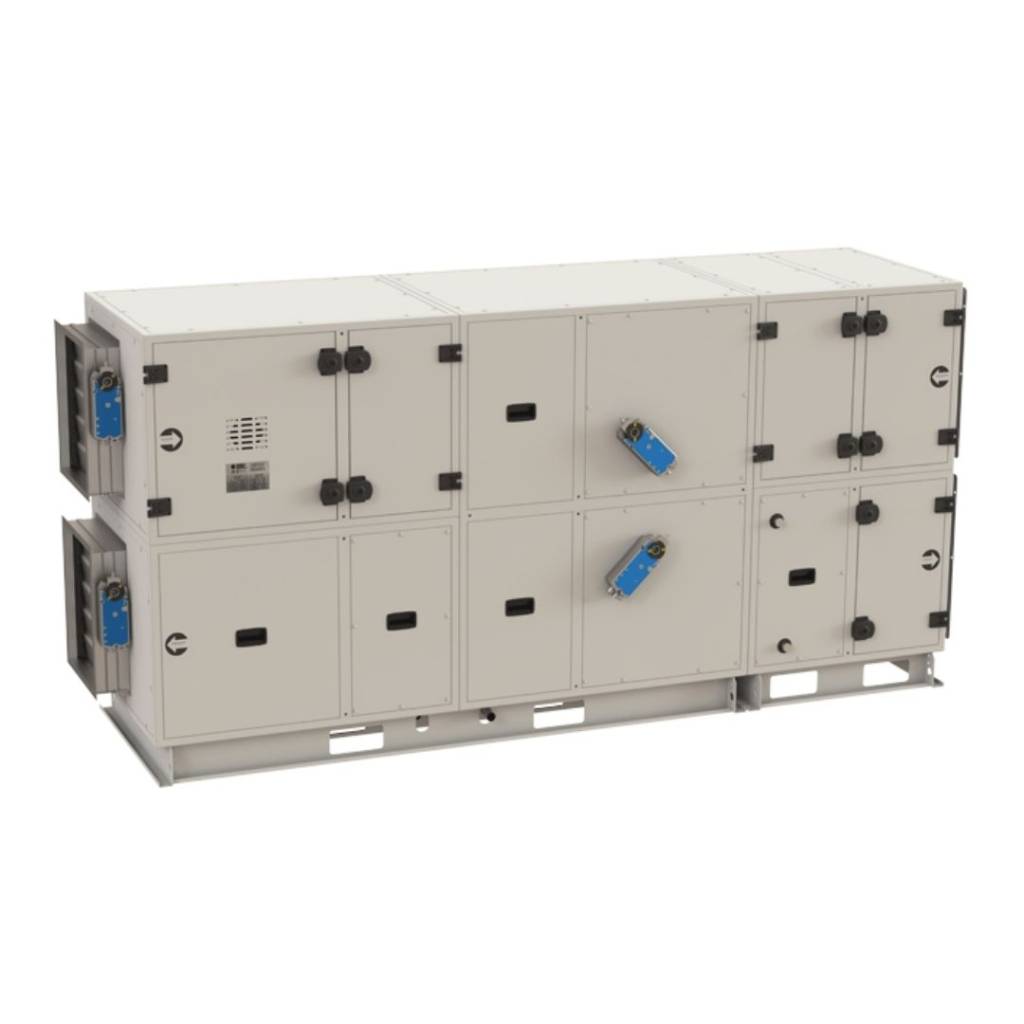

Havuz Nem Alma Klima Santrali

Nem alma klima santralleri kapalı yüzme havuzlarında, nem alma ve mevsim şartlarına göre istenilen sıcaklıkların sağlanması amacı ile kullanılır. (28 °C havuz suyu sıcaklığında, 30 °C iç ortam sıcaklığında %50- 55 Rh nem değeri) 50 m2’den 500 m2 yüzeye sahip kapalı yüzme havuzları için 8 ayrı tip ve kapasitede özel olarak üretilmektedir.

Kapalı yüzme havuzları, kurutma prosesleri ve nem alma ihtiyacı duyulan özel yerlerin rutubetinin alınması ve istenilen seviyeye getirilerek iklimlendirilmesi için geliştirilmiş özel klima santralleridir. Aspiratör, vantilatör, ısı geri kazanım bataryası, direkt expansion (genleşme), soğutucu batarya, sıcak sulu son ısıtıcı batarya ve elektrikli ısıtıcı bölümlerinden oluşmaktadır. Nem alma ve soğutma çevriminin kademeli olarak sağlanması için hermetik scroll kompresörler kullanılmıştır.

Cihaz; nem alma çevrimi için özel olarak tasarlanmış bir elektronik kontrol sistemine sahiptir. Bu kontrol sistemi sayesinde Yaz, “Kıs Gece” ve “Kıs Gündüz” seçenekleri ile havuz mahali otomatik olarak istenilen şartlara getirilmektedir. Sistem taze hava alacak ve egzoz yapacak
şekilde tasarlanmıştır. Cihaz paket halde ve elektrik kumanda panosu üzerinde teslim edilmektedir.

1 – GÖVDE
  Galvaniz çelik profillerden oluşan iskelet ile 50 mm tas yünü izolasyona sahip çift cidarlı dış ve iç yüzey elektrostatik toz boyalı, iç bileşenler (fan, motor, filtre kasası vb.) klordan etkilenmeyecek şekilde epoksi boya ile boyanmış panel ve servis kapılarından oluşmaktadır. (DIN 1886 şartlarına uygun olarak tasarlanmış ve üretilmiştir.)
2 – SOĞUTUCU BATARYA (EVAPORATÖR)
  Direkt expansion olarak çalışan batarya, üzerinden geçen havayı çig noktasına kadar soğutarak yoğuşmasını sağlayacak şekilde tasarlanmıştır. Batarya bakır boru- alüminyum gold eloksal kanatlardan oluşmakta ve batarya kaseti klora karsı epoksi boya ile kaplanarak korunmuş ve uzun ömürlü olması sağlanmıştır.

3 – KONDENSER (HAVA SOĞUTMALI)
  Batarya bakır boru- alüminyum gold eloksal kanatlardan oluşmakta ve batarya kaseti klora karsı epoksi boya ile kaplanarak korunmuş ve uzun ömürlü olması sağlanmıştır. Nemi alınmış karışım havasının kurutulması amacı ile tasarlanmış olup yüksek ısı geçirgenliğine sahiptir.

Soğutucu gazın yoğuşması bu bataryada olmaktadır.

4 – ISITICI BATARYA
  Standart olarak 90 / 70 °C sıcak su rejiminde üretilen batarya bakır boru – alüminyum gold eloksal kanatlardan oluşmakta ve batarya kaseti klora karsı epoksi boya ile kaplanarak korunmuş ve uzun ömürlü olması sağlanmıştır. Donma termostatı ile kısın ısıtıcı bataryanın donmaya karsı korunması sağlanmıştır. İsteğe bağlı olarak kızgın sulu ve buhar için de üretilebilmektedir. Elektrikli Isıtıcı: Mevsim geçişlerinde ve merkezi ısıtma sisteminin
çalışmadığı durumlarda otomatik olarak ve kademeli şekilde devreye girer. Elektrikli ısıtıcı kumandası kapasitesine göre 1-2 veya 3 kademeli olarak yapılmıştır. Elektrikli ısıtıcı üzerindeki ısı 60 °C’yi geçerse içeride bulunan emniyet termostatı rezistansları devre dışı bırakır. Cihazın bu özelliği motor yanmasına karsı önlem olup, vantilatörlerin devrede kalması ile aşırı sıcaklık sisteme zarar vermeyecek şekilde dışarı atılır.

5 – ISI GERİ KAZANIM BATARYASI
  Heat – Pipe prensibi ile çalışan batarya, tam kapalı olarak dizayn edilmiş ve içine ısı iletim gazı şarj edilmiştir. Gazın buharlaşması ve yoğuşması ile mahalden emilen sıcak ve nemli havanın ön yoğuşması sağlanırken ısının taze havaya aktarılması sağlanır. Batarya bakır boru- alüminyum gold eloksal kanatlardan oluşmakta ve batarya kaseti klora karsı epoksi boya ile kaplanarak korunmuş ve uzun ömürlü olması sağlanmıştır.

6 – VANTİLATÖR
  Gerekli hava debisi ve cihaz dışı statik basıncı sağlayacak özellikte çift emisli öne eğik sık kanatlı santrifüj fanlar seçilmiştir. Kayış kasnak tertibatı olan fan ve motor grubu sessiz ve güvenli çalışacak şekilde kaide üzerine alınmış ve titreşim emiciler ile gövdeye oturtulmuştur. Epoksi boya ile boyanarak klora karsı korunmuştur.

7 – SOĞUTMA KOMPRESÖRÜ
  R407C ve R410A gazı ile yüksek verimli sessiz çalışan scroll hermetik kompresörler kullanılmıştır. Vana takımları, karter ısıtıcı ve titreşim emicileri, Alçak- Yüksek basınç presostatları, Likit donma termostatları, Sight Glass (gözetleme camı), Drier (kurutucu) ve Likit Vanası ile sistemin güvenli çalışması sağlanmıştır. Kompresörler aşırı akım röleleriyle korunmuş olup, gerekli şebeke elektriği 400 V / 3 Faz / 50 Hz’ dir.

DİKKAT: Şehir şebeke elektriğindeki değişikliklerden (±%10) veya fazlar arası değişikliklerde (±%3) sisteme regülatör veya özel koruyucu röleler konulması gerekmektedir.

8 – HAVA FİLTRESİ
  G4 Sınıfında standart kaset filtre kullanılmakta olup 1,5- 2 m/sn hava hızlarında geniş toz tutma kapasitesine haizdir. isteğe bağlı olarak taze hava girişine F7 veya F8 sınıfı son filtre de konulabilmektedir.

9 – ELEKTRİK VE OTOMASYON PANOSU (DDC + MCC)
  Carel PC03 microprosesor (işlemci) sistemin kış- gece / kış – gündüz ve yaz şartlarında çalışması için gerekli ortam nemi, sıcaklığı ve taze hava miktarını ihtiyaca uygun olarak ayarlar. Türkçe ve İngilizce komut seçeneklerine sahiptir. İsteğe bağlı olarak RS485 kartı kullanılarak Modbus Protokolü ile bina otomasyon sistemine bağlanabilir veya 150 mt.’ye kadar ilave kumanda ekranı seçeneği mevcuttur. Ayrıca hava akış sisteminde donma termostatı, fark basınç anahtarları (Filtre kirli ve kayış koptu), yüksek üfleme havası limit termostatı, damper servo motorları otomatik kumanda paneline bağlı olarak sistemin düzenli çalışmasını sağlamaktadır.
